Comment faire le branchement d’un interrupteur va-et-vient ?

Allumer une lampe depuis le bas d’un escalier et l’éteindre depuis l’étage, sans repasser par le point de départ : c’est exactement ce que permet un montage en va-et-vient. Ce type de branchement repose sur deux interrupteurs reliés par des fils spécifiques appelés navettes, et non sur un simple câble phase comme un interrupteur classique.

Le principe est simple une fois qu’on a compris le rôle de chaque fil. Ce circuit électrique utilise trois conducteurs entre les deux points de commande : deux navettes et un fil de retour vers le luminaire. La phase arrive sur le premier interrupteur, ressort par les navettes vers le second, puis repart vers l’ampoule. Selon la position des deux interrupteurs, le circuit se ferme ou s’ouvre, ce qui allume ou éteint la lumière depuis n’importe lequel des deux points de commande.

Qu’est-ce qu’un interrupteur va-et-vient et à quoi sert-il ?

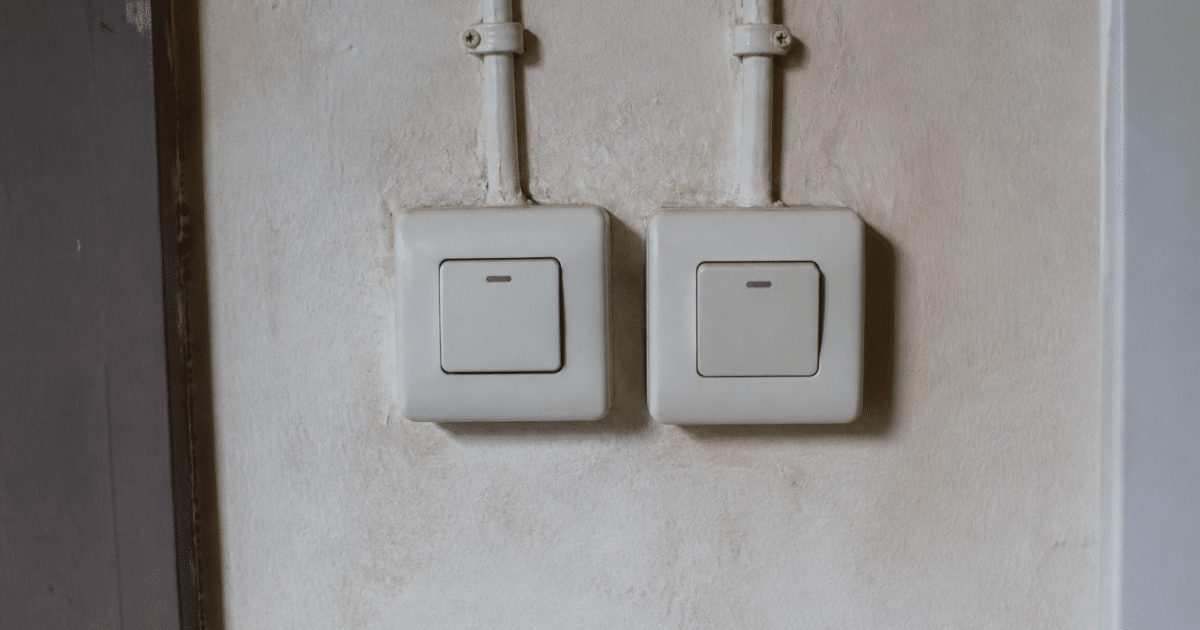

Un interrupteur va-et-vient se distingue d’un interrupteur simple par son nombre de bornes : il en compte trois au lieu de deux. Cette différence technique permet de commander un même luminaire depuis deux endroits distincts, ce qu’on appelle le double allumage. On le retrouve typiquement dans les couloirs, les escaliers, les chambres avec un interrupteur près du lit et un autre près de la porte, ou encore les grandes pièces traversantes.

Contrairement à un interrupteur simple qui coupe ou rétablit directement la phase, l’interrupteur va-et-vient redirige le courant entre deux fils navettes selon la position de son levier. C’est cette bascule qui rend possible la commande depuis deux points sans jamais créer de court-circuit.

Schéma de branchement d’un va-et-vient : comprendre le câblage

Avant de toucher aux fils, il vaut mieux visualiser le schéma électrique complet (vous pouvez consulter notre guide pour lire et réaliser un schéma électrique va-et-vient). Le disjoncteur alimente une phase qui arrive sur la borne L du premier interrupteur va-et-vient. Les deux bornes restantes, numérotées 1 et 2, sont reliées par les navettes au second interrupteur, sur ses propres bornes 1 et 2. Enfin, la borne L du second interrupteur repart vers le luminaire, qui est lui-même relié au neutre général.

Le rôle de chaque fil (phase, navettes, neutre)

La phase transporte le courant depuis le disjoncteur jusqu’au premier interrupteur. Les navettes, au nombre de deux, font la liaison entre les deux interrupteurs et transportent alternativement le courant selon la position des leviers. Le neutre, lui, ne passe jamais par les interrupteurs : il relie directement le tableau électrique au luminaire, en circuit continu.

Les couleurs selon la norme NF C 15-100

La norme NF C 15-100 impose des couleurs précises pour éviter toute confusion lors du raccordement. Le fil de phase est rouge, marron ou noir. Le neutre est obligatoirement bleu. Les navettes utilisent une couleur différente de la phase et du neutre, souvent du rouge, du orange ou toute teinte disponible autre que le bleu et le vert-jaune, réservé exclusivement à la terre. Respecter ce code couleur facilite grandement une intervention future ou un dépannage.

Matériel nécessaire pour brancher un va-et-vient

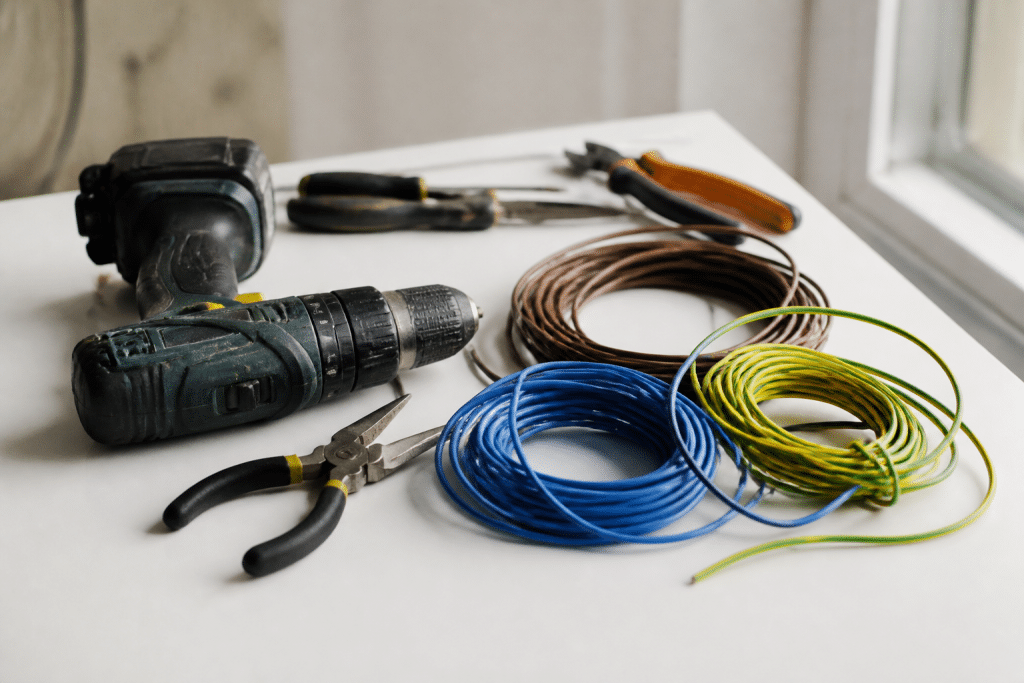

Pour réaliser ce branchement, il faut deux interrupteurs va-et-vient, une boîte d’encastrement par point de commande, du fil électrique rigide de section adaptée (1,5 mm² pour un circuit d’éclairage), une gaine ICTA si le câblage passe dans une cloison, un tournevis plat ou cruciforme, une pince à dénuder et un testeur de tension. Un tournevis testeur reste indispensable pour vérifier l’absence de courant avant toute manipulation.

Étapes pour brancher un interrupteur va-et-vient

Que ce soit pour une installation électrique neuve ou le remplacement d’un interrupteur existant, la méthode reste globalement la même. Dans le cas d’un remplacement, il suffit généralement de repérer les fils déjà en place avant de les débrancher un à un pour éviter toute erreur.

1. Couper l’alimentation électrique

Avant toute chose, coupez l’alimentation au disjoncteur correspondant au circuit concerné. Vérifiez ensuite l’absence de tension avec un testeur de tension directement sur les fils de la boîte d’encastrement. Cette étape n’est jamais optionnelle, même pour une intervention de quelques minutes.

2. Raccorder le premier interrupteur

Sur le premier point de commande, reliez le fil de phase venant du disjoncteur à la borne L de l’interrupteur va-et-vient. Les deux autres bornes reçoivent chacune une navette qui partira vers le second interrupteur. Serrez fermement chaque fil dans sa borne pour éviter tout faux contact.

3. Raccorder le second interrupteur

Au second point de commande, les deux navettes venant du premier interrupteur se raccordent sur les bornes 1 et 2. La borne L de ce second interrupteur reçoit alors le fil qui repart vers le luminaire. Le neutre, de son côté, est directement raccordé au luminaire sans passer par aucun des deux interrupteurs.

4. Tester l’installation

Une fois tous les raccordements terminés et les interrupteurs remis en place dans leurs boîtes d’encastrement, réenclenchez le disjoncteur. Testez l’allumage et l’extinction depuis chacun des deux points de commande. Si le luminaire ne réagit pas ou reste allumé en permanence, coupez à nouveau le courant et vérifiez l’ordre des navettes sur les bornes 1 et 2.

Différence entre interrupteur simple et va-et-vient

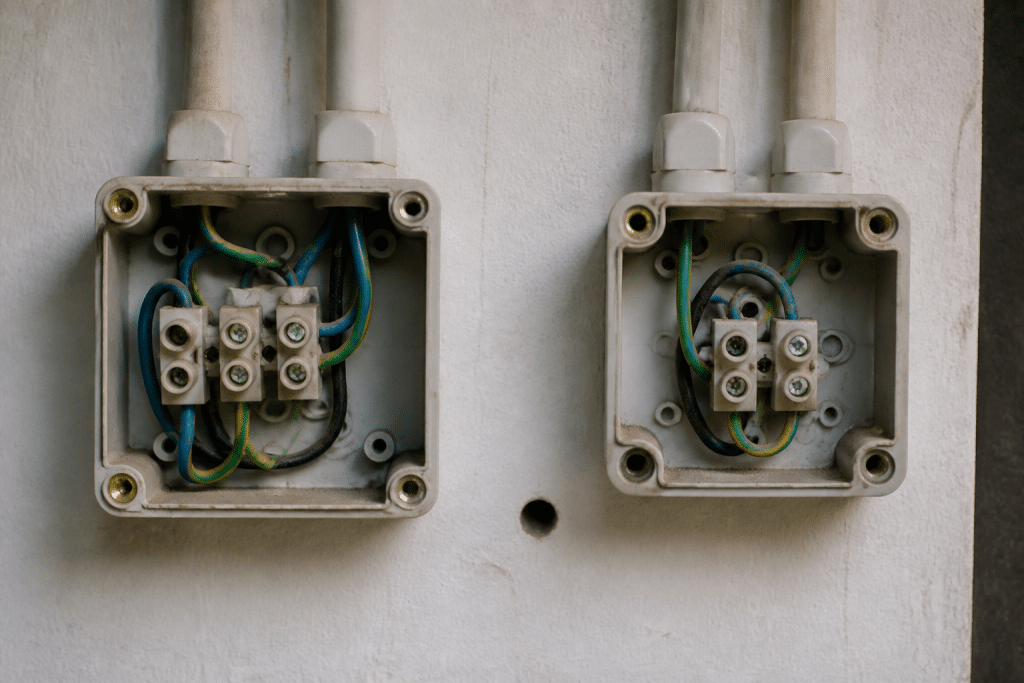

Un interrupteur simple ne possède que deux bornes : une pour la phase entrante, une pour la phase sortante vers le luminaire. Il ne peut fonctionner que depuis un seul point de commande. L’interrupteur va-et-vient, avec ses trois bornes, permet au contraire de gérer un circuit depuis deux emplacements différents grâce au jeu des navettes.

Il existe aussi le montage en télérupteur pour commander un luminaire depuis trois points ou plus, mais ce système fonctionne différemment et nécessite un module supplémentaire dans le tableau électrique. Pour une commande à deux points, le va-et-vient classique reste la solution la plus simple et la plus économique à mettre en œuvre.
